mJ-Drawer

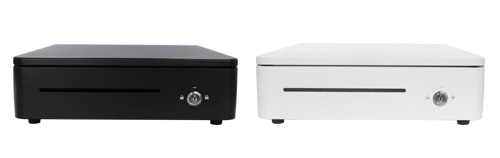

mJ-Drawer製品写真


mJ-Drawerシリーズの特長

W330×D355×H104㎜のコンパクト設計

ホワイトとブラックの2色を用意
開閉時の衝撃緩和

本体の重量を増やし、さらに開閉時の勢いを抑えることで衝撃を緩和。
従来の製品と比べ、より安定した動作を実現。

トレイ内部の収納物による開閉不良の防止

内部の天面をフラットにすることで、紙幣などの収納物による開閉不良を防止。

mC-Printシリーズとのセット使いに最適な一体感のあるデザイン

既存製品であるキャッシュドロアー「SMD146M」との接続互換性を確保

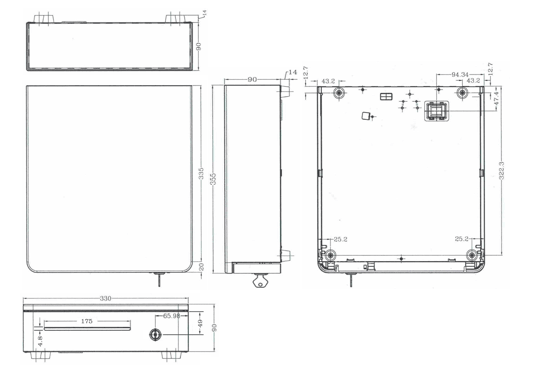

外形寸法図(単位mm)

外形寸法図

仕様

シリーズ名 mJ-Drawer
型番 MJD36M WT MJD36M BK
ボディーカラー ホワイト ブラック
レイアウト 平置き
開閉方式 ドロアーフロントロック(ソレノイドオープン方式)
ソレノイド通電時間 100 ~ 200ms
金種 3札、6コイン
コネクター・ケーブル 6ピンモジュラー
キー動作 0度:ソレノイドオープン
50度左回転:マニュアルオープン
90度右回転:ロック(キー抜き取り後)
付属品 キー(引き出し開閉時に使用):2個
取扱説明書         :1枚
引出開度 65mm以上(条件:引き出し部に2kg負荷)
使用温度・湿度 動作:5~45℃、10%RH~90%RH
保存:-20~60℃、10%RH~90%RH
動作・保存共に結露・氷結なき事
電源電圧 DC 24V  ±10%
消費電力 0.8A (DC24V/プリンター本体より電源供給)
信頼性 開閉寿命 : 50万回(条件:引き出し部に2kg負荷)
外形寸法 330×355×104mm(W×D×H)ゴム足含
重量 約5.4kg
材質 ドロアー本体関連、底板:金属
引出し、コイントレイ:樹脂材

mJ-Drawer対応機種

サーマルプリンター mC-Print2シリーズ
mC-Print3シリーズ
FVP10シリーズ
TSP100IIIシリーズ
TSP650IIシリーズ
TSP700IIシリーズ
TSP800IIシリーズ

本製品は、スタープリンターに接続して使用するキャッシュドロアーです。
対応機種との組み合わせにて、ご使用ください。
対応機種以外との組み合わせにつきましては、動作保証外となります。

キャッシュドロアーのモジュラーコネクターをプリンターの外部機器駆動用コネクター(DKコネクター)に接続することにより、ソフトウェアを使って引き出しを開けることができます。
また本製品の前面についているキーロックを使って、 鍵をかけたり、手動で引き出しを開けることができます。
